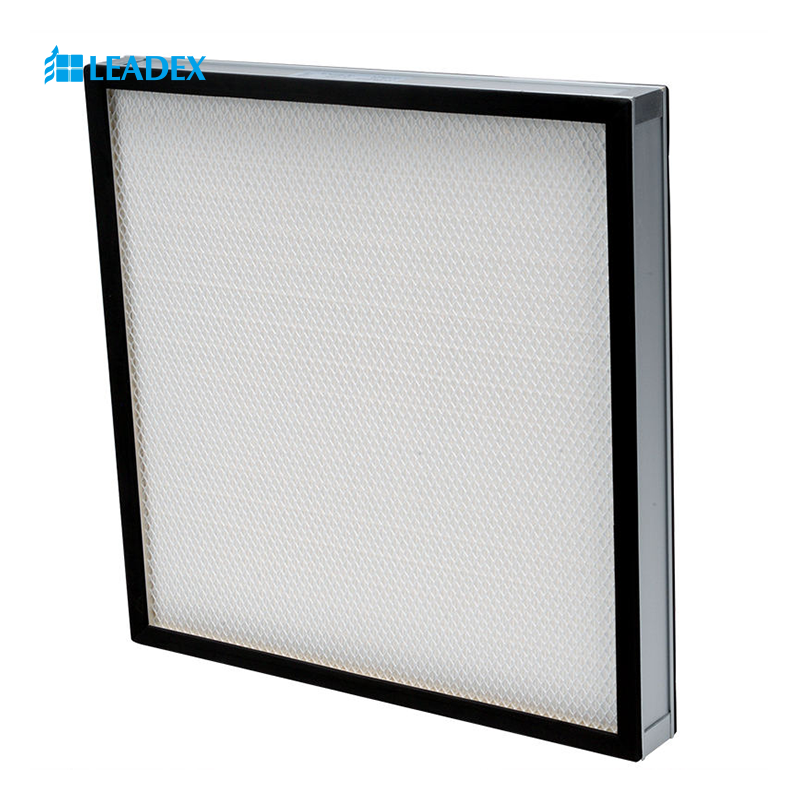

Воздушный фильтр ULPA со сверхнизкой проникающей способностью
Подходит для вентиляторного фильтрующего блока FFU/чистых помещений класса 10/класса 100/сценариев сверхвысокой чистоты | Для отображения сайта
| Количество: | |
|---|---|
Основные структурные параметры
1. Фильтрующая среда с сердечником: ультратонкая фильтровальная бумага из стекловолокна (импортный сорт, ультрамикропористый фильтр, улавливающий субмикронные частицы).
2. Тип конструкции: тип термоплавкого клея без сепаратора (основной, легкий, небольшой объем) / тип сепаратора из алюминиевой фольги (большой объем воздуха, стабильная структура)
3. Уплотнительный материал: клей из пенополиуретана медицинского назначения/силиконовое уплотнение, герметичное, антивозрастное, адаптированное к температуре и влажности в чистом помещении.
4. Материал внешней рамы: авиационный алюминиевый сплав (стандартный, легкий)/нержавеющая сталь 304 (коррозионностойкая, для влажных/химически чистых сценариев), толщина ≥0,8 мм.
5. Процесс разделения: безсепараторный тип, полученный методом горячего прессования клея-расплава; Тип сепаратора с отделением пищевой алюминиевой фольги, равномерным расстоянием между фильтровальной бумагой
6. Стандартный размер: адаптирован к стандартному модулю FFU 570×570×69 мм/1170×570×69 мм/1170×1170×69 мм, поддерживается нестандартный размер.
7. Защитный слой: слой нетканого предварительного фильтра класса G3 на входе воздуха (защищает фильтровальную бумагу); Защитная сетка с распыленным покрытием/защитная сетка из нержавеющей стали на выходе воздуха для предотвращения повреждения фильтровальной бумаги
8. Процесс склеивания: экологически чистый клей для пищевых продуктов, без формальдегида, без запаха, без выделения вредных газов, соответствует чистым стандартам GMP.
Основные параметры производительности
1. Класс фильтрации: U15/U16/U17 (основной стандарт U15/U16 для сверхвысоких требований к чистоте)
2. Эффективность фильтрации: U15≥99,9995% при 0,12 мкм, U16≥99,9999% при 0,12 мкм, U17≥99,99999% при 0,12 мкм (соответствует международному стандарту ISO16890)
3. Номинальное начальное сопротивление: ≤220 Па (при номинальном объеме воздуха, безсепараторный тип) / ≤250 Па (сепараторный тип), низкое сопротивление и низкое энергопотребление.
4. Пылеемкость: ≥1000 г/м² (площадь фильтровальной бумаги), высокая пылеемкость, увеличенный цикл замены.
5. Термостойкость: стабильная работа при температуре -10℃~60℃, отсутствие деформации фильтровальной бумаги или растрескивания уплотнений.
6. Устойчивость к влажности: относительная влажность ≤85% относительной влажности (без конденсации), адаптированная к постоянной температуре и влажности в чистых помещениях.
7. Класс пожарной безопасности: GB8624-2012, класс A, негорючий, без открытого пламени фильтровальной бумаги, без выделения токсичного газа при высокой температуре.
8. Номинальная скорость потока воздуха: 0,3–0,5 м/с (адаптирована к стандартной скорости приточного воздуха FFU, равномерный поток воздуха без вихревых токов)
9. Эффективность герметизации: скорость утечки в уплотнении между фильтрующим материалом и внешней рамой ≤0,01%, что соответствует требованиям к герметизации помещений со сверхвысокой чистотой.
Основные характеристики продукта
1. Сверхвысокоэффективная фильтрация: точно улавливает субмикронные частицы, аэрозоли и сверхтонкую пыль размером 0,12 мкм и выше, обеспечивая чистоту класса 10/100.
2. Низкое сопротивление и энергосбережение: высокая воздухопроницаемость фильтровальной бумаги, низкое начальное сопротивление при номинальном объеме воздуха, что значительно снижает рабочее энергопотребление при использовании с вентилятором постоянного тока FFU.
3. Плотное уплотнение: полное клеевое соединение с герметиком медицинского назначения, бесшовное соединение между внешней рамой и фильтрующим материалом, отсутствие боковых/верхних утечек, обеспечивающее фильтрационный эффект.
4. Прочная конструкция: целостная гибкая внешняя рама, отсутствие складок или смещений фильтровальной бумаги, отсутствие деформации при длительной подаче воздуха, адаптированность к высокочастотной работе FFU.
5. Экологичность и чистота: все материалы соответствуют фармацевтическим/пищевым требованиям к чистоте, отсутствие осадков, отсутствие пылевых мертвых углов, легкость очистки, отсутствие вторичного загрязнения.
6. Адаптация модуля: стандартный размер полностью соответствует блоку фильтра вентилятора FFU, установка защелкивается, не требует инструментов, легко разбирается и заменяется.
Типичная область применения
1. Основная адаптация: блок фильтра вентилятора FFU (специально для потолка чистых помещений класса 10/класса 100)
2. Адаптация сценария: цеха по производству полупроводниковых пластин, медицинские стерильные операционные, лаборатории биобезопасности, чистые зоны прецизионных электронных чипов, зоны сверхвысокой чистоты для производства полюсных частей литиевых батарей, чистые помещения для сборки оптических приборов и другие сценарии, требующие чистоты класса 10/100.
3. Адаптация оборудования: чистая камера/чистый верстак, вытяжной шкаф с ламинарным потоком, самоочищающаяся проходная коробка, душ сверхвысокой чистоты и другое высококачественное очистное оборудование.
Требования к установке и техническому обслуживанию
1. Способ установки: фиксация защелкивающегося/зажимного типа, плотно прилегающая к уплотняющей поверхности FFU/очистного оборудования, без зазоров или ослаблений.
2. Цикл замены: 2-3 года для обычной сверхчистой среды; 1,5–2 года для среды с высоким содержанием пыли и сверхвысокой чистотой с фильтром первичной/средней эффективности (контролировать с помощью дифференциального манометра, немедленно заменить, когда сопротивление достигнет удвоенного первоначального сопротивления)
3. Примечания по техническому обслуживанию: заменяйте в чистом месте, чтобы избежать контакта фильтровальной бумаги с пылью и маслом; хранить в сухом, вентилируемом и неагрессивном помещении, избегать прямых солнечных лучей.
